5G的技术原理

5G的技术原理

5G 是指第五代移动电话行动通信标准,也称第五代移动通信技术,它主要的核心原理是完善一组技术来提升性能和满足多样化需求。5G 是全新的移动通信技术, 对比前几代移动通信, 5G 的速度更快;覆盖范围更广。

5G的频谱效率

从无线通信伊始,大家要解决的问题就是:怎么在有限的频谱资源内容纳更多的用户?同时让每个用户传递更多的信息。这就涉及到无线通信中三大主流复用技术:FDMA、TMDA和CDMA。

FDMA(频分多址):利用不同的频率分割成不同信道的复用技术。

TMDA(时分多址):允许多个用户在不同时间段(时隙)来使用相同的频率的复用技术,允许多用户共享同样的频率。

CDMA(码分多址):简言之就是将共享一条信道上的信息进行了不同方式的编码。

FDMA、TDMA、CDMA三大技术大大提升了频谱利用效率。2G、3G、4G技术在频谱效率提升上都应用了这三项核心技术。

而5G技术其实是2G、3G、4G技术的大融合,将各种技术的优势结合在一起,属于2G、3G、4G的融合升级加强版。

融合越多,频谱利用率就越接近香农极限。

(美国数学家克劳德·艾尔伍德·香农在1948年提出来一个著名公式——香农定理)

香农定理

其中C为最大信息传送速率,B为信道的宽度,S为信道内所传信号的平均功率,N为信道内部的高斯噪声功率。

这个公式的意义之一就在于推导出即便应用无限大的频谱带宽,传递信息的速率也是有极限的,因为噪声N会随着频谱宽度B的扩大而扩大,使得传输速率最终达到一个极限。同时可以推导出,在给定带宽上信息传输速率所能达到的上限,并指明了达到这个上限的研究方向。这就是著名的香农极限。

无线通信科学家们就是希望传输速率可以接近这个上限。而5G的频谱效率已经很大程度上的接近甚至达到了香农极限。

5G的信号覆盖

说到信号覆盖就涉及到了基站的概念,基站就是我们通过手机连接到运营商网络的设备,连接到运营商的网络之后,我们才能实现打电话、发短信和上网。

基站与我们通过无线电信号进行连接,通常一个基站的覆盖范围是一个以基站为圆心的一个圆,在这个圆之内的手机都可以被这个基站的信号所覆盖。通常来讲,离基站近的地方信号就会好,我们上网速度就会很快,打电话也会很清楚;离基站远的地方,信号就会不好。

通常在一个基站覆盖的圆里,持有手机的人也不是均匀分布的,如果信号是均匀覆盖的,覆盖的效率就会很低,使得应该有信号的覆盖的地方信号不够强,而没有人的地方却有信号。

而在5G时代,要保证每一个基站所覆盖的用户无论距离远近,无论人们是否均匀的分布在基站覆盖的范围内,都要有大带宽和低时延的上网体验,就对信号覆盖提出了很大的技术难题,通信技术人员为了解决这些问题,进行了一些重要的技术创新:

1 .Massive-MIMO大容量多入多出技术

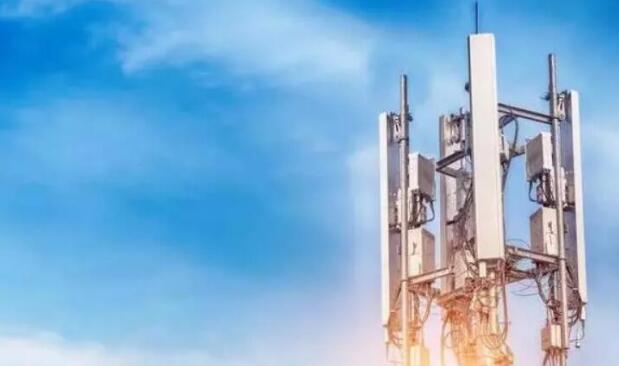

目前我们手机信号连接的是运营商基站,准确的说是基站上天线,室外的天线长这样:


室外天线

它们主要出没在楼顶以及信号塔上。以往一个天线可以理解成一个探照灯,通常覆盖120度角的扇面(每个基站的三个天线覆盖一个圆),被“照射”的区域就有信号,但这有一个问题:使用手机的人不会总是均匀分布在这120度角的扇面区域中,可能扎堆在一扇面中的小部分区域,这就造成了“探照灯”照射的浪费,因为它没有聚焦。

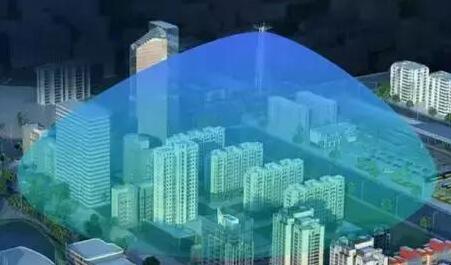

“探照灯”式信号覆盖

原“单入单出”的探照灯式信号覆盖到了4G时代,我们有了“多入多出”和“波束赋形”技术,就好像将一个大的信号覆盖的天线“探照灯”变成了多个“聚光灯”,“聚光灯”可以找到这个扇形区域中手机都聚集在哪里,然后就能更为聚焦地进行信号覆盖。当前主流应用的是“4T(Transit)4R(Receive)”技术,顾名思义,就是一个天线可以有4个“聚光灯”负责向多个手机传递信号,同时有4个“聚光灯”负责接收手机上行回传到基站的信号。

多入多出的“聚光灯”式信号覆盖。

而在5G阶段,由于对信号覆盖有更高的要求,当前5G全球通信设备制造商已经将5G天线的主流技术推进到了“8T8R”,但中国的华为公司已经可以做到“64T64R”(64个“聚光灯”!大概是家里有矿),远远领先于业界。

2. 上下行解耦技术

5G应用的主流频谱是3GHz-6GHz,这个波段也被业界称为C-Band(C波段)或称黄金波段,这个波段频率很高,频率高传递的信息量就大,然而频率越高的无线电波长也越短,波越短,传递的距离就短,还容易被阻挡,衰减的非常厉害,用户体验上就会不达标。

于是,华为提出了“上下行解耦”方案,可以理解为“下行5G频率,上行4G频率”。当基站向手机通信时用5G高频传输,因为基站可以加大发出的信号功率以解决信号穿透的问题。但手机的电量和功率是有限制的,所以手机向基站的上行不能通过加大信号强度解决,这时候,我们就可以让手机与基站的通信用较低的4G频段传输,4G的频段频率低,波长长,可以更好的衍射穿透障碍物。

此外,在5G上还有很多解决信号覆盖和降低建网成本的技术,比如爱立信提出的CommonPI atform技术,华为Single RAN技术,以及应对室内覆盖的LamSite和DOT system技术等。

5G对我们普通人来说,就意味着:更快的下载和上传速度、更流畅的在线内容流、更高质量的语言和视频通话、更多的联网设备和更丰富的包括自动驾驶、智慧城市等在内的先进技术。
